1.1 目的

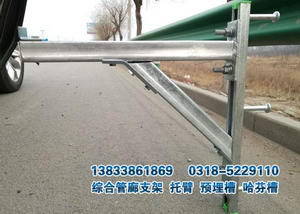

先先為什么要做管廊支架深化設計呢，先先是甲方/業主的要求，目的是為了提高效率降低成本，對機電系統的優化給施工帶來方便。一句話————省時省力省錢。

1.2 依據

與甲方合同中的技術條款及甲方提供的施工圖；以及相關國家規范、行業標準、標準圖集、相關技術參數。

1.3管廊支架深化設計工作內容及出圖種類劃分：

管廊工程深化設計，主要取決于與業主合同的約定
前期一般包括：
——對原設計圖紙?zhí)岢鰡栴}；
——方案及系統的優化；
——系統的核算；
——設備參數的核算；
——平面布置的合理化建議；
——根據甲方要求列出出圖計劃進度；
——列出需出的圖紙目錄。
工程開始后，一般情況所出圖紙包括以下：
——機電管線預留預埋圖；
——機電管線綜合平面圖；
——機電管線綜合剖面圖；
——機電各專業深化設計平面圖；
——二次墻體綜合留洞圖；
——設備機房大樣圖；
——設備機房基礎圖；
——衛生間大樣圖；
——綜合管井大樣圖；
——管道支吊架圖；
——二次精裝末端點位配合平面圖；
——三維管道圖；
——竣工圖

1.4 深化設計送審流程

機電深化設計出圖流程、內容及要求

2.1 工作程序

出圖內容：當原圖為施工圖設計深度時，深化設計工作內容如下：

2.2機電深化設計原則：

2.2.1基本原則
確保實現原始設計意圖，實現業主及相關方的需求。深化設計應以原設計為依據，在事先和原設計師充分溝通的基礎上進行圖紙深化設計，深化設計完成后，報原設計認可后才能進入下道程序。

2.2.2管線布置排列一般原則
（1）決定各管道的終安裝標高的從上到下依次是：排水管、電纜橋架、線槽、暖通管道、通風管道、給水及消防管道。
（2）電纜橋架、線槽盡量高位安裝，通風管道中低位安裝。
（3）電纜橋架與水專業管道應分開布置或布置在其上方，以免管道滲漏時損壞線纜造成事故，如必須在一起敷設，電纜應考慮設防水保護措施。橋架與水管的平行小凈距400mm，交叉小凈距300mm。
（4）強電橋架與弱電線槽之間留有一定間距，以免互相干擾，有條件時，可分別布置在兩側，兩者的間距一般不小于300mm。
（5）遇管線交叉時，應本著“小管讓大管、有壓讓無壓，冷水管讓熱水管,施工簡單的避讓施工難度大的”原則避讓。
(6)管道外壁（或保溫層外壁）之間的小距離按下列規定確定：DN小于等于32mm時，不小于100mm，DN大于32mm時，不小于150mm。并排排列的管道，閥門應錯開位置。
（7）各種管線在同一處垂直方向布置時，一般是橋架、線槽在上，水管在下，熱水管在上，冷水管在下，風管在上，水管在下。盡可能使管線呈直線，相互平行不交叉，使安裝維修方便，降低工程造價。

2.2.3方便施工的原則
充分考慮安裝工序及條件，機電設備、管線對安裝空間的要求，合理性確定管線的位置和距離。

2.2.4方便系統調試、檢測、維修的原則
充分考慮系統調試、檢測、維修各方面對空間的要求，合理確定各種機電設備、管線及各種閥門、開關的位置和距離，以及日常維護操作照明、通風。

2.2.5美觀的原則
明裝機電綜合應充分考慮各機電系統安裝后外觀整齊有序，間距均勻。

2.2.6結構安全的原則
機電管線穿越結構構件，其預留洞口或套管的位置大小應滿足設計要求，確保證結構安全，并符合以下原則：
（1）框架柱身、剪力墻暗柱區域嚴禁開洞。其他部位的結構梁、板、墻上開設洞口或套管原則上應預留。
（2）穿過框架梁、連梁管線宜預埋套管，洞口宜在跨中1/3范圍內。
（3）混凝土結構墻、板上預留洞口小于300mm時，鋼筋不需截斷，繞過洞口即可，當預留洞口大于300mm時，需按設計要求采取必要的結構補強措施。
（4）二次砌筑墻上開設洞口較大時需按設計要求設置過梁。

2.2.7 CAD制圖原則
（1）建立各專業圖層，并設置不同筆寬，各專業字體標注須單獨建層，并統一字體。
（2）綜合平面圖中須以不同的線型或顏色表示各機電系統管線，并明確代號和圖例。
（3）綜合平面圖中風管、電纜橋架以雙線表示，根據甲方要求大于DN50以上的水管也可需用雙線表示；各種管線距離以中線表示，并注明截面尺寸；各種機電管線均應標注主要位置及高度變化處的標高；剖面圖中管線表示外徑或輪廓尺寸，并標注凈距及標高。
（4）圖紙中標注高度時，要統一標準，如使用本樓層裝修地面（建筑完成面）的相對高度，其中重力排水、風管、橋架是指管線底標高，其他是指管線中心標高。

2.3.機電深化設計方法

2.3.1先先深化設計人員要深入熟悉各專業圖紙，吃透設計理念，詳盡了解管線的材質、規格、安裝工藝、支吊架形式、注意事項等，并且要能掌握各專業管線的安裝規范，對于強制性條文要做到熟記于心，應該保證深化設計出來的圖紙符合設計規范和施工規范。

2.3.2在進行管線綜合布置前，要將建筑、結構、安裝、裝修圖紙及已訂設備的資料收集到一起，布置時要考慮墻、板、梁的厚度，吊頂做法及高度，布置時要經常到現場實地考察，測量，防止出現電管線與土建結構發生沖突。

2.3.3在進行管線綜合布置前，先先對準備選用的建筑或裝修底圖進行處理，刪除門等不必要的標注等，對專業圖紙中不必要的標注也要刪除，以使圖紙疊加綜合后圖面清晰。

2.3.4按照CAD制圖原則將機電各個專業深化圖進行疊加，一定要做到分專業、分圖層，然后進一步調整機電管線相對位置、標高，解決管線交叉問題，標出管線的平面位置、標高、上下返彎情況，合理利用空間，優化設計。對于上下重疊的管道，布置有困難時可以在平面圖中錯開，以提高圖面的可視效果，在剖面圖中體現出上下重疊的位置關系。

2.3.5在綜合平面圖中管線密集處依次編號，并畫出相關剖面圖，剖面圖應表示與結構或與吊頂?shù)某叽珀P(guān)系；明確各機電系統安裝與檢修空間尺寸，并注意保證燈具、誘導風機、噴灑頭、攝像機等末端設備使用功能以及排水管線路由與坡度等。

2.3.6根據終確認的機電管線綜合平、剖面圖，把各專業管線拆分到專業圖紙上，形成終的專業施工圖。

2.3.7對于已經做好精裝方案的樓層、房間，管線綜合時不僅要考慮造型內是否能滿足管線安裝，還要根據精裝圖紙中機電末端設備的定位，對末端機電管線進行調整、排布，并將精裝的吊頂及墻體檢修口，表示在機電綜合圖上，其檢修口的定位尺寸應與精裝一致。

2.3.8綜合平面圖中有坡度的管線，尤其是重力排水管，應標注管線的坡向和坡度，并標注起止位置的標高，要保證重力排水管道不上返彎，且能通過預留洞或套管。

2.3.9機電深化圖完成后，要組織各方審核，并經原設計審批才能正式出圖。同時在施工前參照機電深化設計圖紙，安排好各專業施工的先后順序，在施工中嚴格按照機電綜合圖的定位指導各專業管線施工。當現場施工發現問題或某個專業有新的設計變更時，要及時通知深化設計人員，根據實際情況，發出設計協調記錄（工作聯系單）作為機電管線綜合圖紙的必要補充。

2.4設備機房綜合深化圖

多數情況下，由于設備設計選型與業主招標的設備外型不一致，原設計中設備的接口尺寸、形式等均可能發生變化，故機房的施工圖紙大多需要深化設計，深化時不僅要根據實際訂貨尺寸繪出設備基礎圖紙，更要根據實際訂貨尺寸給出設備連接的平、剖面圖，并對各專業圖進行綜合、調整，在布置時要特別考慮現場維修操作的空間，機房內要做到管線排布成行成列，排列整齊，間隔合理均勻，盡量采用共用支吊架，在滿足功能的前提下做到良好的視覺效果和人性化。

2.5管井綜合管線深化圖

在豎井施工中,水專業管道有與通風專業共用管井,各自所占位置、分支管位置、走向等在各自圖上表示,并無一張綜合設計圖,所以須在圖紙上先進行綜合考慮,再結合現場實際情況進一步考慮,把一部份圖紙設計矛盾及不合理處在施工前加以消除和解決。

2.6.機電深化設計需注意的問題

2.6.1對已有一次結構預留孔洞的管線，應盡量減少位置的移動；與設備連接的管線，應減少位置的水平及標高位移。

2.6.2機電管線安裝后，還有后續的穿線、調試等工作，如果有可能，還要了解到以后可能增加的二次施工內容，所以要預留出足夠的空間。

2.6.2空調風管、供回水管、冷凝水管、熱水管等需保溫，深化設計時應考慮保溫層厚度，預留合適的保溫空間。

2.6.2管線布置時要經常到現場對土建結構進行核對，測量實際結構的凈空高度，防止結構偏差影響整體布置。

2.6.3各專業支、吊架盡量采用綜合支、吊架，節省材料，布置美觀，把支、吊架占用的空間也要反應在深化圖紙中。

2.6.4在圖紙排布過程中，深化設計人員要經常與各專業技術人員溝通，多去現場看實際情況,各專業的使用功能要嚴格保證，對于不能滿足精裝方案的地方，要及時與業主溝通，提供能夠達到的理想排布方案。

2.6.5每個區域，終出圖時，管線位置、規格、標高，機電管線剖面圖平面圖保持一致。綜合協調過程中，剖面圖作出調整時，平面圖也作出相應調整。

機電深化設計在項目實施中的重要性及角色

1、機電深化對內部各專業的協調，以達到水暖電三個專業的出圖一致，設備參數統一，圖面整齊劃一；
2、對外部的協調包括以下：
1）對甲方/業主：匯報工作流程，圖紙送審，技術問題，解決方案；
2）對機電現場總包：進行深化設計協調， 深化設計策劃，圖紙的審核，重點部位管線的安裝方案，設備安裝方案的確定；
3）對土建現場總包：建筑、結構圖紙的咨詢，深化設計的支持配合，預留洞圖紙的審核；
4）對機電專業分包：機電綜合圖設計配合，設備參數安裝要求；
5）對物資采購供貨商：設備選型的審核，設備安裝大樣圖確認，設備信息的溝通，技術方案討論確定；
6）對裝修深化設計：裝修圖紙的咨詢，吊頂末端點位的配合設計，預留檢修口；
7）對甲方的商務：確認深化設計細則，履行合同中深化設計要求，提供深化設計圖紙，按合同完圖后的請款。
